イージースラブ 橋梁上部工
 イージースラブ 橋梁上部工
イージースラブ橋の現場画像

イージースラブ橋は、構造性・施工性・経済性に優れた橋梁上部工(複合構造床版)による橋梁です。
イージースラブは、主桁であるH鋼と、横繋・桁上面鉄筋と、現場打ちコンクリートで構成された複合構造(SRC構造)です。
当社では、上部工の概略検討・積算をご提案します。

橋梁上部工架替になぜイージースラブが良いかはこちら


 イージースラブの概要

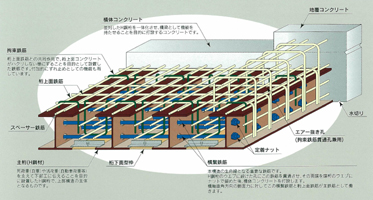

イージースラブの構造画像 主要構造説明図
イージースラブと従来工法 工法比較表(上部工)

 イージースラブの特長

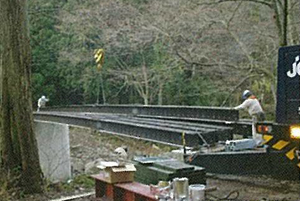

イージースラブ主桁の設置状況写真

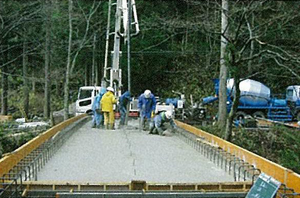

イージースラブ現場打ち打設状況写真
主桁がH型鋼で、非常に計量なので、小規模クレーンで施工できます。 主桁H鋼据付・桁下面型枠を桁上面から挿入・横繋、桁上面、拘束鉄筋を配筋・側部型枠設置・コンクリート打設と施工がとても簡易です。

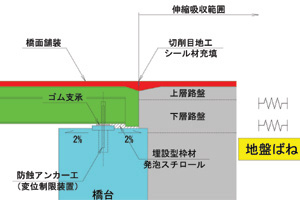

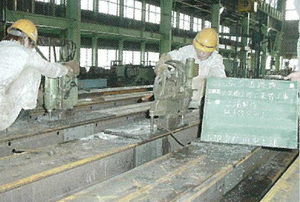

イージースラブジョイントレス構造の説明画像 イージースラブ主桁の加工状況写真
従来、維持管理コストを圧迫していた伸縮継手のないジョイントレス構造で、ライフサイクルコストも縮減しています。 既設橋や仮設橋で使用されていた鋼桁(H型鋼)をイージースラブ橋の主桁に再利用できます。

 イージースラブ 施工実績
写真をクリックすると、詳細資料(PDF)がご覧になれます。

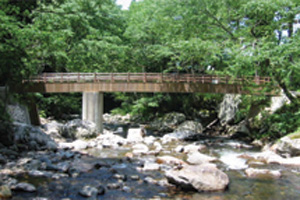

イージースラブ橋実績写真 久保橋の写真

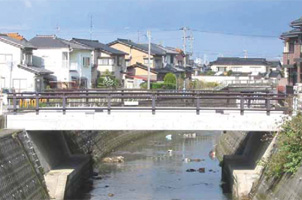

イージースラブ橋実績写真 太郎田橋の写真
久保橋上部工架替工事
小松市役所(石川県)
太郎田橋上部工架替工事
金沢市役所(石川県)

カタログ

1.表紙
2.イージースラブの特長
3.イージースラブの構造
4.イージースラブと従来橋梁との比較
