 イージースラブ 門型ラーメン橋
イージースラブ門型ラーメン橋の現場画像

イージースラブ門型ラーメン橋は、小規模橋梁において、従来橋梁形式に比べ、格段に安価な工法です。構造性・施工性・経済性に優れた橋梁上部工(複合構造床版)による橋梁です。
イージースラブ門型ラーメン橋は橋梁上部工(SRC床版橋)と橋梁下部工(RC橋台や矢板頭部RC工)を剛結合した上下部一体構造です。

 イージースラブ門型ラーメン橋 2つの形式とコストダウン
橋長15m・車道幅員10m・橋台高5m・支持層深度20mの条件で、従来の床版橋と比較しました。
従来橋は、概算工事費86,700,00円でした

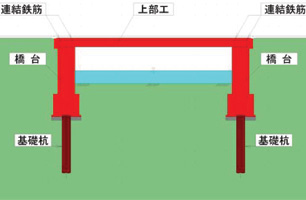

イージースラブ門型ラーメン橋杭基礎式の構造画像

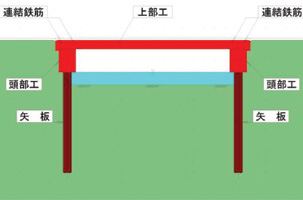

イージースラブ門型ラーメン橋矢板基礎式の構造画像
1.杭基礎式 概算工事費53,000,000円
コスト42%縮減
基礎杭の上に、RC橋台を構築し、イージースラブ上部工と現場打ち一体化した工法。
2.矢板基礎式 概算工事費38,800,000円
コスト54%縮減
矢板を設置し、その上部にRC頭部工を構築し、イージースラブ上部工と一体化した工法。
施工時水位が、頭部工の底面より低い場合に可能で、水替えなしに橋梁を構築出来る画期的な工法です。

 イージースラブ門型ラーメン橋の施工実績
写真をクリックすると、詳細資料(PDF)がご覧になれます。

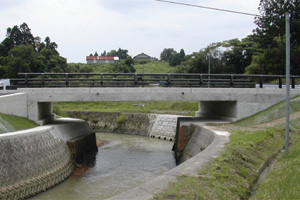

イージースラブ門型ラーメン橋実績写真 塚田橋の写真
イージースラブ門型ラーメン橋実績写真 福久橋の写真
塚田橋 県単道路改良工事
石川県奥能登土木総合事務所
福久橋 ふるさと支援道路整備工事
石川県奥能登土木総合事務所

 イージースラブ門型ラーメン橋 施工状況

イージースラブ門型ラーメン橋 基礎杭打設状況
イージースラブ門型ラーメン橋 均しコンクリート施工写真
基礎杭打状況 均しコンクリート打設後、ならし状況

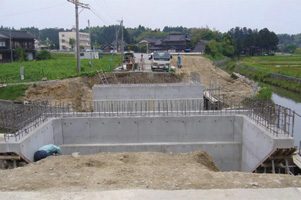

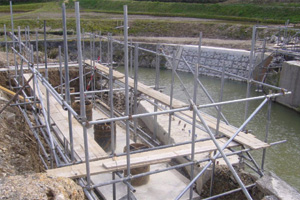

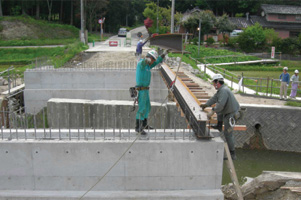

イージースラブ門型ラーメン橋 下部工完成状況写真 イージースラブ門型ラーメン橋 主桁架設状況写真

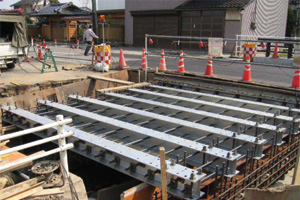

下部工配筋・コンクリート打設後状況 主桁架設状況

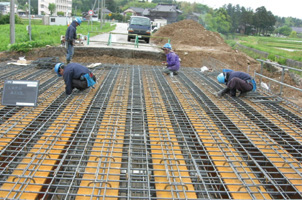

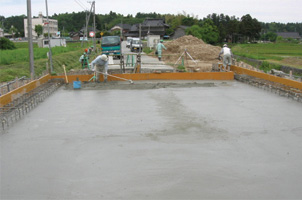

イージースラブラーメン橋 鉄筋工の状況写真 イージースラブ門型ラーメン橋 コンクリート打設状況
鉄筋工状況
コンクリート打設状況
