アンダーパス事例:(仮称)外環道-市川JCT-11mx7m函体勾配6.5%を実現

大型ボックスカルバートの事例です。

【実績データ】

形式:6分割函渠工

内空寸法:(B)11,640mmX(H)7,250mmX(L)1,500mm

上下連結方式:A級継手(モルタル充填式)

最大ブロック重量:34,440kg

1組重量:163,000kg

函体勾配:6.5%


【標準断面】

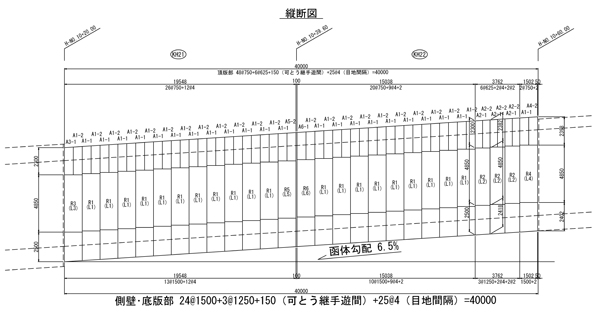

【縦断図】



【製品据え付け状況(側壁)】
