ボックスカルバート

千葉窯業株式会社 コンクリートで未来が驚く。

製品は固いけど頭は柔らかい

ボックスカルバート 主要製品

千葉窯業のボックスカルバートの特徴

  • 関東に3箇所の製造拠点を擁する供給力
  • 250mm×250mm~10m超まで幅広い生産力
  • 12種類もの課題解決型ボックスカルバートを保有
  • 現場打ち工法との比較/多種工法比較、工事積算、 工期算出、工事計画、規格外サイズの設計等の提案

ここでお伝え出来る情報

製品写真イメージ

ここでは、ボックスカルバートに関する

  • 種類や規格
  • 構造やサイズ
  • 工法や事例
  • 実績やご提案
  • カタログやデータの閲覧と入手
  • 積算、計算、見積り
  • 規格外、オリジナル製品の開発
  • 価格や納期

についてお伝えしています。

ご依頼やご相談にも迅速に対応します。

また、他のご要望や記載以外の必要な情報をご希望の際は、以下サポートセンターより、ぜひ、お知らせください。

全力でサポートさせていただきます。

ボックスカルバートの種類

取り扱い製品規格

品質の確保は、メーカーの基本です。

千葉窯業では、ボックスカルバートに対する品質確保の証として、以下の規格に準拠しています。

  1. JIS 規格
  2. 道路土工カルバート工指針規格
  3. 全国ボックスカルバート協会規格
  4. CY 型パワーボックスカルバート(自社規格)
1.JIS 規格
言わずと知れた日本工業規格です。
当社は、ボックスカルバートに関する JIS 認証においてRC(Ⅰ類・Ⅱ類)・PC(Ⅰ類・Ⅱ類)のすべて取得しています。

Ⅰ類は、JIS 規格品に関する認証。
Ⅱ類は、JIS規格外品に関する認証です。
つまり、CY 型パワーボックスカルバート(自社規格)も、品質が確保された JIS 規格品として提供が可能です。
平成24年3月現在で、RC(Ⅰ類・Ⅱ類)・PC(Ⅰ類・Ⅱ類)すべての認証を受けている企業は、当社を含め全国で、たった4社しかありません。
2.道路土工カルバート工指針規格
日本道路協会が発刊する道路土工カルバート工指針に、1999年、全国ボックスカルバート協会規格と日本PCボックスカルバート製品協会規格が、道路土工カルバート工指針規格として掲載されたものです。
3.全国ボックスカルバート協会規格
1990年に、財団法人 国土開発技術センターに依託し「鉄筋コンクリート製プレキャストボックスカルバート道路埋設指針」の発刊に伴い製品規格化されました。
本規格は、
  • JIS推奨仕様(JIS A 5372及びJIS A 5373)
  • 社団法人 日本下水道協会「認定適用資器材(Ⅱ類)」に登録
  • 社団法人 日本道路協会「道路土工カルバート工指針」に掲載
  • 財団法人 下水道新技術推進機構「プレキャストボックスカルバート技術マニュアル(1996年版)」に掲載
  • 農林水産省農村振興局「土地改良事業標準設計図面集」に掲載

されています。
4.CY 型パワーボックスカルバート(自社規格)
より低コストのボックスカルバートを提供したい、という想いから、薄版厚化した軽量型ボックスカルバートの規格です。
製品同士のジョイントには、施工しやすい「落とし込み式」を採用しています。

用途別推奨規格

1.下水道
当社では下水道に用いるボックスカルバートは、社団法人 日本下水道協会の認定適用資器材(Ⅱ類)を推奨いたします。
つまり、日本下水道協会の認定適用資器材(Ⅱ類)に登録されている「全国ボックスカルバート協会規格」を推奨いたします。
2.道路
道路に用いるボックスカルバートは、社団法人 日本道路協会 道路土工カルバート工指針を推奨いたします。
つまり、道路土工カルバート工指針規格を推奨いたします。
3.橋梁
橋梁に用いるボックスカルバートは道路に埋設されている「カルバート橋」を基本としています。
つまり、「道路土工カルバート工指針規格」を推奨いたします。
4.水路
水路に用いるボックスカルバートは、農林水産省農村振興局「土地改良事業標準設計図面集」を推奨いたします。
つまり、農林水産省農村振興局「土地改良事業標準設計図面集」に登録されている「全国ボックスカルバート協会規格」を推奨いたします。

構造

多様化・大型化するボックスカルバートのニーズに合わせ、当社では、以下の構造を取り扱いしています。

  1. RC ボックスカルバート
  2. PC・ボックスカルバート
  3. 分割ボックスカルバート
  4. 縦連結ボックスカルバート
  5. 耐震性ボッスカルバート
1.RC ボックスカルバート
RCボックスカルバートとは、鉄筋とコンクリートによって構成されたボックスカルバートです。
PCボックスカルバートと比べ、土被りが深い条件で有効です。PC鋼棒など用いないので安価でもあります。
2.PC ボックスカルバート
PCボックスカルバートとは、鉄筋とコンクリートと「PC鋼棒」によって構成されたボックスカルバートです。
PCボックスカルバートと比べ、土被りが浅い条件で有効です。
PC鋼棒など用いますが、版厚を薄くすることができ、幅(スパン)が大きいボックスカルバートに有効です。
3.分割式ボックスカルバート
近年、ボックスカルバートの大型化が進み、運搬上・施工上、ボックスカルバートを分割する必要が生じました。
当社では、「コスト・構造・運搬」など条件に合わせて、以下の接合方式を提案しています。
  • PC接合
  • A級継ぎ手接合
  • ボルト接合
  • 現場打ちコンクリート接合

また分割数についても、2・3・4・9分割など、「コスト・構造・運搬」など条件に合わせた対応をしています。
4.縦連結ボックスカルバート
土被り厚の急変、支持地盤の急変、道路横断部など上載荷重の急変対処また耐震構造物への対処として、当社では、「コスト・構造」など条件に合わせて、以下の縦連結方式を提案しています。
  • PC縦連結
  • ボルト縦連結
5.耐震性ボックスカルバート
数々の震災を経て、設計方法が改定され、構造仕様も多様化してきました。
当社では、こういった変化に対し
  • ボックスカルバートの耐震設計
  • 耐震性ボックスカルバート仕様の導入

など積極的に行っています。

サイズ

25cm×25cm という小型サイズから、12m×6mという大型サイズまで取り揃えています。

寸法表、CAD データ、標準設計条件、積算歩掛り、基礎形状等の技術データが必要なお客様は、以下のデータセンターをご利用ください。

データセンター ボックスカルバート、、擁壁、側溝など全製品1,200点の情報をデータベース化。カタログ、寸法表、CAD データ、積算資料等の閲覧とダウンロードができます。

標準計算書、製品のお見積もりが必要なお客様は、以下のサポートセンターをご利用ください。

サポートセンター 製品/新製品/規格外・オリジナル製品の開発/技術/価格/納品(納期)/など、データセンターでお応えできなかったご要望すべてに迅速に対応いたします。

課題別ボックスカルバートのご提案

ボックスカルバート総合カタログ

1.クレーンが近づけない場所に据付る

台車工法(BCCS 工法)

台車工法(BCCS 工法)

台車を使用してボックスカルバートを設置位置まで移動し、備え付けのジャッキとスライド機構により据え付ける工法で、クレーンを必要としません。

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

2.都市ゴミのリサイクルに貢献する

グリーン購入法特定調達品目

グリーン購入法特定調達品目膨脹剤入りエコセメントを使用したボックスカルバートです。

環境リサイクルに貢献します。

詳細データの閲覧とダウンロードはデータセンターへ

3.曲がり部や現場打ち接合部も耐震化

タッチボンド工法(TB 工法)

タッチボンド工法(TB 工法)

ワンタッチジョイントと接着接合で、レベル2地震動による地盤の変位にも追随できる耐震性を確保します。

NETIS登録番号: KK-070004-V

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

4.既存規格品を簡易継ぎ手で安価に耐震化

IB可とうボックスカルバート

IB可とうボックスカルバート

通常のボックスカルバートにIB可とうゴム輪とコーナー部に特殊パッドを取付けることで、縦連結施工せずに抜け出し量10mmまで耐震性を確保します。

(財)下水道新技術推進機構建設技術審査証明取得

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

5.可とう継ぎ手による耐震化

可とうボックスカルバート

可とうボックスカルバート

耐震用のボックスカルバートで、可とうゴムと鋼製カラーを略中間に一体成型し、地震時や、上載荷重変化による変形に追従します。

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

6.施工スペースが取れない場所で

オープンシールド工法

オープンシールド工法

土留めを備えたシールド機によりボックスカルバートの据付・埋戻しまで一連化して行う工法で、施工占有面積の少ないボックスカルバート布設現場に最適です。

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

7.道路横断など開削で施工できない場所で

推進工法

推進工法

管先端に刃口を装備し、後部ジャッキで推進し、刃口部の土砂を掘削し、づり出しする工法です。

詳細データの閲覧とダウンロードはデータセンターへ

8.軟弱地盤で周囲地盤への影響が心配

沈埋工法(プラス工法)

沈埋工法(プラス工法)

軟弱地盤・地下水の高い地盤で、周辺地盤の変状を起こさずボックスカルバートを構築できる工法。

NETIS登録番号:TSK-060010-A

詳細データの閲覧とダウンロードはデータセンターへ

9.大型ボックスカルバートで斜角対応&ウイング設置したい

FAボックス

マルチレベル工法

内空幅12mまで。

斜角60°まで対応できるボックスカルバート。

ウイング部をプレキャスト部材で施工できます。

NETIS登録番号:QS-110006-A

10.樋門樋管構築

プレキャスト樋門工法

プレキャスト樋門工法

変形性能の大きな可とう継ぎ手を使用する剛接合方式とCRゴムを用い、より地盤変形に追従できる弾性接合方式があります。

NETIS登録番号:HK-030028-V

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

11.地盤改良深さを減らしたい

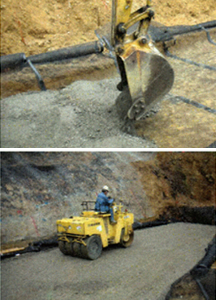

マットレス工法

マットレス工法

地盤改良における置換材をジオグリッドで包み込むことで、拘束効果により通常の置換工法よりも改良深さを減らすことが出来ます。

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

12.クレーンの仮設道路を確保したい

ジオウエッブ工法

ジオウエッブ工法

立体ハニカム構造になるジオセル製品で、セルの内部に発生土や砕石などの充填材を詰めることで、強度のある構造体となり敷鉄板の代わりに仮設道路ができます。

旭化成ジオテック株式会社の工法です。

NETIS登録番号:HK-090006-A

詳細データの閲覧とダウンロードはデータセンターへ

この製品のカタログを見る

寸法表、CAD データ、標準設計条件、積算歩掛り、基礎形状等の技術データが必要なお客様は、以下のデータセンターをご利用ください。

データセンター ボックスカルバート、、擁壁、側溝など全製品1,200点の情報をデータベース化。カタログ、寸法表、CAD データ、積算資料等の閲覧とダウンロードができます。

標準計算書、製品のお見積もりが必要なお客様は、以下のサポートセンターをご利用ください。

サポートセンター 製品/新製品/規格外・オリジナル製品の開発/技術/価格/納品(納期)/など、データセンターでお応えできなかったご要望すべてに迅速に対応いたします。
